產品特點：
● 移動龍門結構，測量工件固定不動；
● 四軸CNC全自動閉環控制，全自動測量；
● 大理石基座和橫梁，穩定可靠；
● 進口開放式光柵尺，分辨率0.1um，精度高，穩定性好；
● 進口P級直線導軌、研磨級滾珠螺桿和松下交流伺服電機，確保機臺運動系統定位精度的穩定性；
● 高清彩色工業相機，滿足清晰觀察和穩定測量的需求；
● 6.5X連續自動變倍鏡頭，準確自動變倍，一次像素校正即可；
● 程控式5環8區LED表面光源、透射平行LED輪廓光源系統，智能實現256級亮度調節；
● 配置進口非接觸激光傳感器，實現厚度，平面度等測量；
● 標配自主產權的iMeasuring 5.0全自動影像測量軟件，功能強大，簡單易用；
● 可選配接觸式探針，同軸光等配置，也可根據要求進行客戶定制化設計；
● 可選FexQMS測量數據分析及和實時監控軟件，提升制程控制、降低物料耗損。
● 移動龍門結構，測量工件固定不動；
● 四軸CNC全自動閉環控制，全自動測量；
● 大理石基座和橫梁，穩定可靠；
● 進口開放式光柵尺，分辨率0.1um，精度高，穩定性好；
● 進口P級直線導軌、研磨級滾珠螺桿和松下交流伺服電機，確保機臺運動系統定位精度的穩定性；
● 高清彩色工業相機，滿足清晰觀察和穩定測量的需求；
● 6.5X連續自動變倍鏡頭，準確自動變倍，一次像素校正即可；
● 程控式5環8區LED表面光源、透射平行LED輪廓光源系統，智能實現256級亮度調節；
● 配置進口非接觸激光傳感器，實現厚度，平面度等測量；
● 標配自主產權的iMeasuring 5.0全自動影像測量軟件，功能強大，簡單易用；
● 可選配接觸式探針，同軸光等配置，也可根據要求進行客戶定制化設計；
● 可選FexQMS測量數據分析及和實時監控軟件，提升制程控制、降低物料耗損。
配置參數：

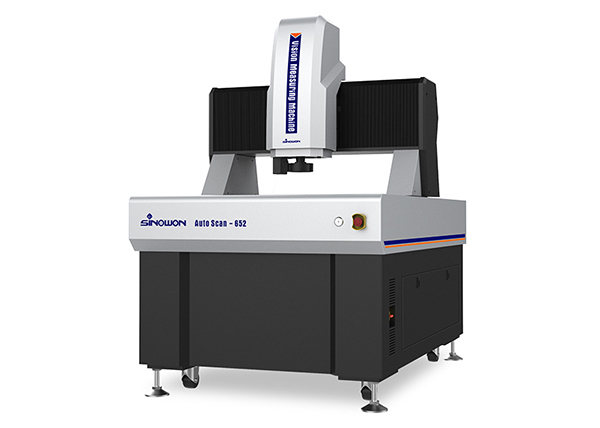

| 產品名稱 | 激光掃描全自動影像測量儀 | ||||||
| 型號 | AutoScan 652 | ||||||
| 貨號# | 522-141 | ||||||
| X-Y軸行程 | 600x500mm | ||||||
| Z軸行程 | 200mm | ||||||
| X/Y/Z3軸光柵尺 | 進口開放式光柵尺，分辨率：0.0001mm | ||||||
| 導向方式 | 進口P直線導軌，雙軌雙滑塊導向 | ||||||
| 操作方式 | 遙控手柄，鼠標操作，編程自動檢測 | ||||||
| 測量精度* | XY軸：≤1.8+L/200(um) | ||||||
| Z軸：≤5+L/200(um) | |||||||
| 重復性 | ±2um | ||||||
| 視頻系統** | 1/3"彩色CCD相機 | ||||||
| 6.5X自動變倍鏡頭 | |||||||
| 光學放大倍數：0.7X-4.5X，視頻放大倍率：22X~146X | |||||||
| 視野大小(mm) （對角*水平*垂直） | 鏡頭倍率 | 0.7x | 1x | 2.0x | 3.0x | 4x | 4.5x |
| 1/2”CCD | 11.43x9.14x6.86 | 8.00x6.40x4.80 | 4.00x3.20x2.40 | 2.67x2.13x1.60 | 2.00x1.60x1.20 | 1.78x1.42x1.07 | |
| 光源 | 輪廓光 | LED平行輪廓光源 | |||||
| 表面光 | 5環8區0~255級連續可調 | ||||||
| 軟件系統 | 標配iMeasuring 5.0全自動影像測量軟件 | ||||||
| 機臺承載 | 30Kg | ||||||
| 工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr,濕度30~80%,振動<0.002g,低于15Hz | ||||||
| 電源 | 220V/50Hz/10A | ||||||
| 外形尺寸 | 1600x1050x1650mm | ||||||
| 包裝尺寸 | 1800x1400x2000mm | ||||||
| 重量 | 1380Kg | ||||||
