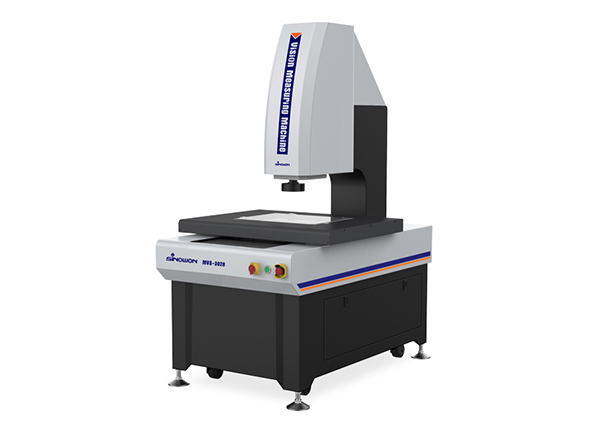

產品名稱：2.5D自動影像測量儀
產品型號：MVS-3020
產品介紹：MVS-3020是一款為基礎應用測量而開發的經濟型全自動影像測量儀，三軸自動控制，采用定格變倍鏡頭，準確手動變倍，優化軟硬件配置，完美實現各種測量需求。廣泛應用于五金模具、電子行業、醫療器械和平板顯示等行業，以及科研院所、大專院校、計量機構和企業計量室及生產線上的產品尺寸檢測
產品特點：
● 實現XYZ三軸CNC全自動精密控制，穩定準確定位;
● 采用花崗巖基座和立柱，穩定性好;
● 精密直線導軌，研磨級滾珠絲桿和交流伺服電機等，確保運動系統精度和穩定性;
● 0.5μm分辨率的直線光柵尺，確保系統的定位精度和測量精度;
● 進口高分辨率彩色工業數字相機，滿足清晰觀察和穩定測量的需求;
● 6.5X定格變倍鏡頭，準確手動變倍，一次像素校正即可;
● 程控式5環8區LED表面光源和平行LED輪廓光源系統，智能實現256級亮度調節;
● 標配自主產權的iMeasuring4.1自動影像測量軟件，功能全面;
● 可以設置自動測量任務，高效快速完成批量測量;
● 可根據客戶需求加裝激光，探針和同軸光等各種附件;
● 可選FexQMS測量數據分析及和實時監控軟件，提升制程控制。
產品型號：MVS-3020
產品介紹：MVS-3020是一款為基礎應用測量而開發的經濟型全自動影像測量儀，三軸自動控制，采用定格變倍鏡頭，準確手動變倍，優化軟硬件配置，完美實現各種測量需求。廣泛應用于五金模具、電子行業、醫療器械和平板顯示等行業，以及科研院所、大專院校、計量機構和企業計量室及生產線上的產品尺寸檢測
產品特點：
● 實現XYZ三軸CNC全自動精密控制，穩定準確定位;
● 采用花崗巖基座和立柱，穩定性好;
● 精密直線導軌，研磨級滾珠絲桿和交流伺服電機等，確保運動系統精度和穩定性;
● 0.5μm分辨率的直線光柵尺，確保系統的定位精度和測量精度;
● 進口高分辨率彩色工業數字相機，滿足清晰觀察和穩定測量的需求;
● 6.5X定格變倍鏡頭，準確手動變倍，一次像素校正即可;
● 程控式5環8區LED表面光源和平行LED輪廓光源系統，智能實現256級亮度調節;
● 標配自主產權的iMeasuring4.1自動影像測量軟件，功能全面;
● 可以設置自動測量任務，高效快速完成批量測量;
● 可根據客戶需求加裝激光，探針和同軸光等各種附件;
● 可選FexQMS測量數據分析及和實時監控軟件，提升制程控制。
配置參數：
* L表示測量長度，以毫米為單位，Z軸的機械精度，聚焦精度與工件表面有很大的關系。
**放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
客戶可根據需求選配附加鏡0.5X或者2X，實現影像放大倍率：13X~86X或者52X~344X。
| 產品名稱 | 2.5D自動影像測量儀 | ||||||
| 型號 | MVS-3020 | ||||||
| 貨號# | 523-360 | ||||||
| X-Y軸行程(mm) | 300x200 | ||||||
| Z軸行程(mm) | 200 | ||||||
| X/Y/Z-3軸光柵尺（mm） | 高精度玻璃光柵尺，分辨率：0.0005 | ||||||
| 導向方式 | 精密直線導軌，雙軌雙滑塊導向 | ||||||
| 操作方式 | 遙控手柄，鼠標操作，編程自動檢測 | ||||||
| 測量精度(um)* | XY軸：≤2.2+L/200 | ||||||
| Z軸：≤5+L/200 | |||||||
| 重復性(um) | ±2 | ||||||
| 視頻系統** | 1/3"高清彩色相機 | ||||||
| 6.5X連續定格定倍鏡頭；光學放大倍數：0.7X-4.5X視頻放大倍率：22X~146X | |||||||
| 視野大小(mm) （對角*水平*垂直） | 鏡頭倍率 | 0.7X | 1X | 2.0X | 3.0X | 4X | 4.5X |
| 1/3"CCD | 8.57x6.86x5.14 | 6.00x4.80x3.60 | 3.00x2.40x1.80 | 2.00x1.60x1.20 | 1.50x1.20x0.90 | 1.33x1.07x0.80 | |
| 光源 | 輪廓光 | LED平行輪廓光源 | |||||
| 表面光 | 5環8區0~255級連續可調 | ||||||
| 軟件系統 | 標配iMeasuring 4.1全自動影像測量軟件 | ||||||
| 機臺承載(Kg) | 25 | ||||||
| 工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr濕度30~80%振動<0.002g低于15Hz | ||||||
| 電源 | 220V/50Hz/10A | ||||||
| 外形尺寸(mm) | 1132x720x1665 | ||||||
| 重量(Kg) | 380 | ||||||
**放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
客戶可根據需求選配附加鏡0.5X或者2X，實現影像放大倍率：13X~86X或者52X~344X。
