概覽

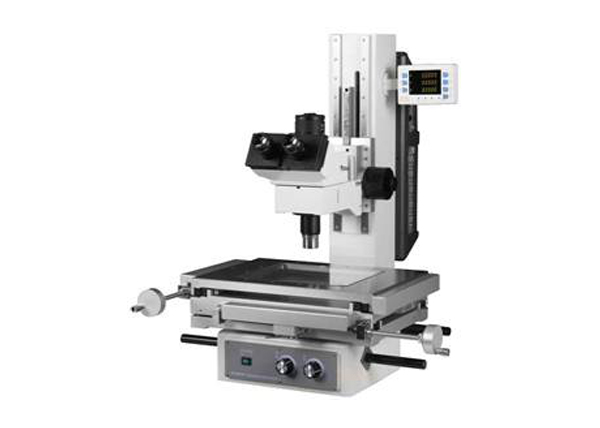

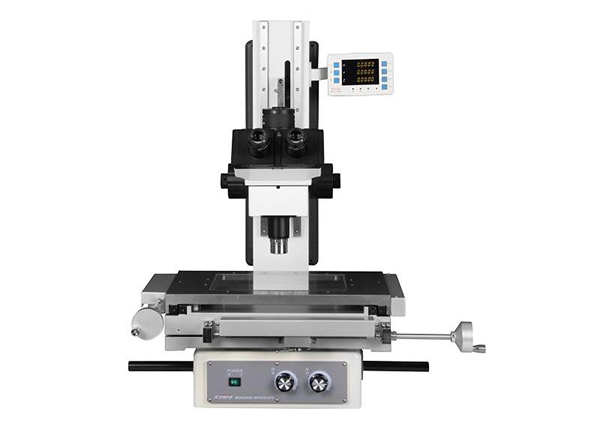

新型、數字化測量顯微鏡。主要用于生產車間、計量檢測室的產品零件尺寸檢測。
該機種廣泛采用LED照明，計數器有雙軸和三軸兩種，根據鏡筒、照明裝置、升降機構、物鏡，以及對焦機構的選擇不同，有A、B、BT、U、F等多種子型號可供用戶選擇。次微米的精度、出色的多功能性，適合高性能零件、電子組件的三維測量。無論是大是小、簡單還是復雜、新手還是專業人士，量身定做的RTM系列測量顯微鏡完全滿足您量測的需求。
新型、數字化測量顯微鏡。主要用于生產車間、計量檢測室的產品零件尺寸檢測。
該機種廣泛采用LED照明，計數器有雙軸和三軸兩種，根據鏡筒、照明裝置、升降機構、物鏡，以及對焦機構的選擇不同，有A、B、BT、U、F等多種子型號可供用戶選擇。次微米的精度、出色的多功能性，適合高性能零件、電子組件的三維測量。無論是大是小、簡單還是復雜、新手還是專業人士，量身定做的RTM系列測量顯微鏡完全滿足您量測的需求。
| RTM-BT規格參數 | |||||
| 不帶Z軸測量 | 型號 | RTM-6BT-1010 | RTM-6BT-1510 | RTM-12BT-2015 | RTM-12BT-3020 |
| 帶Z軸測量 | 型號 | RTM-6BTH-1010 | RTM-6BTH-1510 | RTM-12BTH-2015 | RTM-12BTH-3020 |
| 三目鏡筒 | 可選擇單目或雙目鏡筒，所有型號帶有標準TV攝像機端口 | ||||
| 圖像 | 正像/反像 | ||||
| 觀察方法 | 明場、偏光、微分干涉觀察 | ||||
| 目鏡 | 屈光度可調10X（視場數：22mm)、20X | ||||
| 物鏡 | 明視場 | 所有Plan FLUOR EPI/Plan FLUOR EPI SL系列鏡頭 | |||
| 調焦系統 | 最大被測物高度 | 150mm | 200mm | ||
| 調焦方法 | 粗微調同軸，左右手柄（粗調：40mm/圈、微調：0.02mm/圈） | ||||
| 照明裝置 | 透射照明 | 遠心照明、無級亮度可調、5W LED光源 | |||
| 反射照明 | 科勒照明、可調孔徑光闌、無級亮度可調、5W LED光源 | ||||
| 斜照明 | LED環型光源／光纖冷光源 | ||||
| 載物臺 | 測量范圍 | 100*100ｍｍ | 150*100ｍｍ | 200*150ｍｍ | 300*200ｍｍ |
| 金屬臺尺寸 | 285*250mm | 300*250mm | 400*280mm | 500*350mm | |
| 玻璃尺寸 | 170*145mm | 204*145mm | 245*192mm | 350*250mm | |
| 快速釋放裝置 | 標準配置 | ||||
| 數字計數器 | 最小讀數 | 可在1/0.5/0.1μm選擇 | |||
| 功能 | 調零、分中、方向轉換、公英制轉換、RS232輸出 | ||||
| 測量精度 | （3+0.02L）μm L為測量長度 | ||||
| 功耗 | 45W、85～240VAC 50/60HZ | ||||
| 主機 | 外型尺寸(W*D*H)mm | 445*670*710 | 480*670*710 | 607*793*720 | 720*810*720 |
| 重量 | 50KG | 55KG | 80KG | 110KG | |
