金相顯微鏡的成像原理是怎樣的?金相顯微鏡的成象放大部分主要由兩組透鏡組成，靠近觀察物體的透鏡叫物鏡，而靠近眼睛的透鏡叫目鏡。通過物鏡和目鏡的兩次放大，就能將物體放大到較高的倍數，見圖1。
物體AB置于物鏡前，離其焦點略遠處，物體的反射光線穿過物鏡折射后，得到了一個放大的實象A1B1，若此象處于目鏡的焦距之內，通過目鏡觀察到的圖象是目鏡放大了的虛象A2B2。

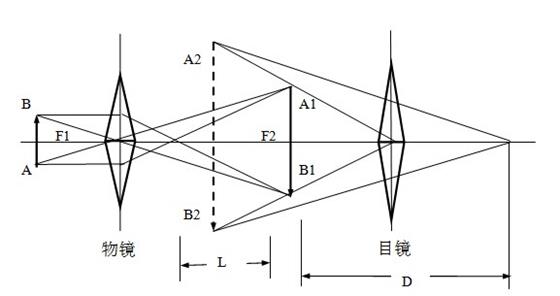

圖1 金相顯微鏡放大光學原理
AB—物體
A1B1—物鏡放大圖象
A2B2—目鏡放大圖象
F1—物鏡的焦距。
F2—目鏡的焦距
L—為光學鏡筒長度(即物鏡后焦點與目鏡前焦點之間的距離)
D—明視距離(人眼的正常明視距離為250mm)
