圖像分析顯微硬度計軟件

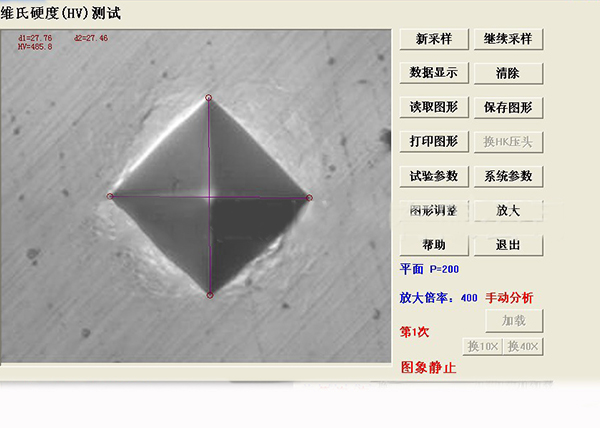

顯微硬度計帶CCD圖象處理系統與計算機連接,具有先進的電腦自動測量系統,試樣打定點能精確定位,像質清晰,能自動測量壓痕并顯示硬度值,換算出相對應的洛氏硬度值,能滿足滲碳零件的滲碳層深度的測量和曲線圖、高頻淬火零件的淬硬層深度的測量精度,避免了使用者的視覺疲勞。
應用范圍:
1、 鋼、有色金屬、IC薄片
2、 薄塑料、金屬薄片、涂層、表面覆層、層壓金屬
3、 熱處理、碳化層和淬火硬化層的深度與硬度梯度
計算機自動或手動測量,圖象分析,硬度軟件精確修正和梯度圖示。也可目鏡測量。輸出測量數據,圖象,金相圖形,及硬度梯度圖,可打印或保存..簡介:該機是電腦微機自動測量系統與硬度試驗計相結合的硬度試驗計。該電腦微機自動測量系統可配各種型號硬度計。技術性能:*采用高分辨率圖像采集裝置將壓痕清晰地顯示在電腦屏幕上。*圖像清晰度:》500線。*支持PAL線NTSC彩色/黑白兩種視頻輸入。*通過軟件對信號的轉換,自動測量出試驗壓痕的硬度值。*可以對顯微維氏、克努普、滲碳層、氮化層等進行試驗。*硬度值可以進行多種形式的自動轉換。*對壓痕圖像可以進行對比度、光亮度等的調節。*對于光潔度不好的試樣所得的壓痕可以進行邊緣檢測操作。*壓痕可以2×、3×、4×的放大,以便更好的測量出試驗值。*對圖像文件和數據文件可以分別作打開、存儲、打印等處理。*能隨時查看數據文件和圖像文件,數據文件采用表格和曲線的形式打印。*根據需要可以選擇高倍或低倍物鏡。*支持WIN9X、WIN2000、WINXP等操作系統。可配置于401MVA,402MVA,HX-1000,HV-1000, HXS-1000等各種維氏/努氏硬度計.
配置清單
1).進口攝像機
2).圖像適配鏡:MCL-V
3).圖像采集卡:SDK-2000
4).硬度分析軟件 JX-4(光盤)
5).使用說明書(光盤)
6).加密狗
7).數據線
8).攝像機電源
9).品牌電腦(聯想)
10).噴墨打印機(A4)
