產品用途:

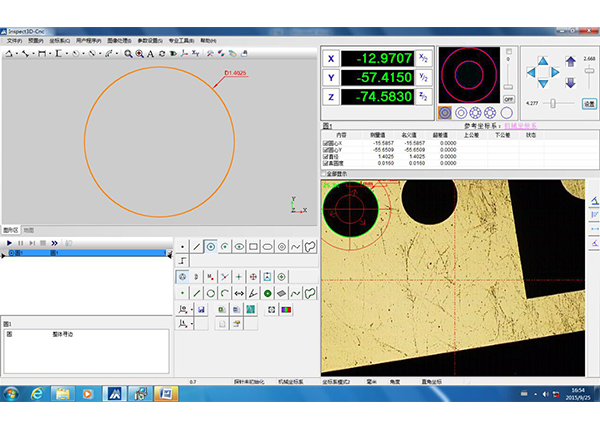

該系列測量軟件是我公司自主開發的應用于全自動影像測量儀多功能軟件,可以對二維測量的坐標進行可視化分析處理和檢測,也可以使用探針進行三維幾何元素測量,還可以使用激光位移器測量平面度和高度。該軟件廣泛應用于各種精密制造業,如手機組件、模具、電子、通信、機械、五金、塑膠、儀表、鐘表、PCB、LCD等行業。可測量的材料包括金屬、塑膠、橡膠、玻璃、PCB、陶瓷等。
軟件特點:
●應用于全系自動影像儀;
●提供探針測量功能;
●提供輔助對焦、掃描功能;
●提供全自動像素校正功能;
●提供影像測量各種基本幾何元素,例如:點、直線、園、圓弧、橢圓、矩形、鍵槽、平面等;
●提供構造工具,進行各種基本幾何元素測量和構造;
●可輸出Word、Excel報表和AutoCAD文件;
●具有專業SPC統計功能,可進行有效的品管控制;
●軟件界面直觀,功能操作簡單方便;
●完全支持WIN7系統和19英寸寬屏顯示器;
●支持雙顯示器和多種語言界面的切換;
●提供簡體中文、繁體中文和英文三種語言界面;
軟件功能:
●Z軸全自動對焦,可實現Z軸高度輔助測量;
●強大靈活的機臺控制功能:包括鼠標控制機臺運動,自動對焦及光源控制,提供遙控手柄、鼠標等多種方式控制X、Y、Z軸運動等;
●提供豐富的元素測量方法:十字線采點、鼠標采點、臨近采點等;
●元素測量與預制:點、線、圓、弧、槽、橢圓、矩形、圓環、云線、角度焦面;
●元素構造:中心點、交點、中點、線、園、角度、距離、云線等的構造;
●圖形處理:坐標平移、工件擺正、任意軸擺正,坐標系重置圓形縮放、圖形平移、圖形選中及刪除等多種處理,測量更方便更快捷,提高測量效率;
●SPC專業統計分析工具,分析圖形有平均數全距管制圖、直放圖、CPK偏移圖,利用數據統計原理,有效控制生產,不斷改進品質;
●測量數據直接發送到AutoCAD中,測量的圖形可以用dxf文檔保存,也可發送到Excel中進行統計分析;
●支持雙顯示器和多種語言界面的切換;
●用戶可根據測量精度需求選擇多點測量、規定點數測量、對比測量;
