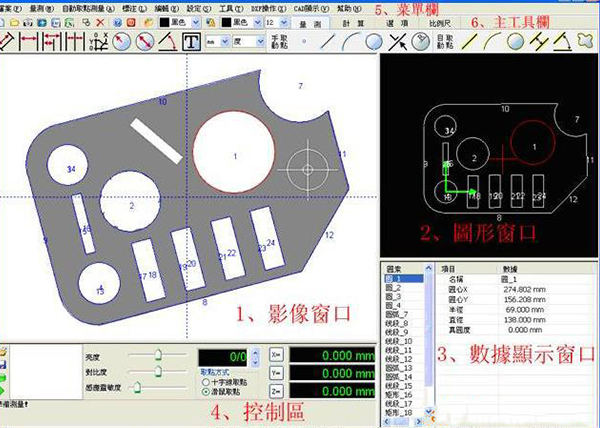

軟件功能簡介
一、繪圖功能：可以畫點、畫線、畫圓、畫弧、畫平行線、畫垂直線、畫中分線、畫矩形、畫四邊形等復雜幾何圖形。
二、多點取線、圓、弧功能：可選擇任意多的點畫圖增加測量準確度，還可得出線的真直度和圓的真圓度等數據。
叁、找交點功能：可以自動捕捉線和線、線和圓或弧、圓和圓或弧等任意圖形的交點，方便測量需要。
四、測量功能：可測量線的長度;圓的直徑、半徑;弧的直徑、半徑、掃描角度;點到線的垂直距離;圓到線的垂直距離;圓到圓的距離;平行線間距;線排的Pitch間距;角度;兩點的線性距離等尺寸。
五、 巨集命令：可把上一次測量過程記錄下來，同樣的工件既可以調出來使用。一個命令即可完成上一個工件的全部操作，降低的軟件操作難度、提高了測量速度。
六、 自動檢測：可以自動檢測工件上的線、圓、弧、平行線、角度等幾何圖形，還可以對工件進行邊緣掃描。快速而準確。
七、 十字線繪圖功能：可以用軟件上的十字線結合腳踏板繪圖、測量，降低操作難度，提高學習速度。
八、 自動R角功能：可以根據工件上的邊線自動作出和兩邊相切的R角，增加了測量速度和測量精度。
九、 標注功能：可標注所有測量尺寸方便拍照。
十、 編輯功能：可以任意移動、復制、旋轉、鏡像、刪除、打斷、延伸所畫圓素，操作方便快捷，配合編輯功能可測量任意復雜幾何尺寸。
十一、拍照功能：可以隨時抓取工件照片及標注尺寸和所繪的圖形，可打印或發E-Mail給他人遠程使用。
十二、儲存Word數據功能：可以隨時儲存測量數據到Word中，得出測量結果的品質檢測報告，測量數據不用人工抄寫，增加測量速度。
十叁、儲存Excel數據功能：可以隨時儲存測量數據到Excel中，得出測量結果的品質檢測報告，測量數據不用人工抄寫，增加測量速度,同時也可以做SPC數據分析。
十四、儲存DXF檔案功能：可將所畫工件的工程圖儲存為AutoCAD檔案，可用AutoCAD開啟生成工件的工程圖紙。
十五、導入autoCAD工程圖紙功能：可以導入標準的CAD工程圖和實際工件的影像對比，可以做到不用測量，就可以知道工件是否合格。適合快速批量檢測。
十六、導入autoCAD圖紙自動貼圖功能：導入的autoCAD圖紙可自動貼到工件的影像上，不用調整、對齊、擺正等復雜的操作，易學方便。
十七、圖片比對功能：可以調入標準的工件照片，和實際工件影像進行比對。
十八、設定客戶座標功能：可以任意設定操作者需要的座標塬點及座標方向，工件不用擺正就可方便測出所有尺寸，即提高了速度又增加了精度。
十九、儲存10組比例尺功能：可以儲存10組測量比例尺，在更改放大倍數時可不用取比例尺直接測量，大大提高測量速度和降低操作難度。
二十、CAD全視圖窗口：可以顯示大工件所有繪出的尺寸圓素，可對這些圓素任意放大、縮小、移動、標注、測量等操作，像操作autoCAD一樣方便，在大工件測量時可不用來回移動工作臺就可測出所要的尺寸。
二一、十字線自動定位功能：可方便的定位大工件的測量部位，十字線可自動跟蹤工件圖紙，定位快速，解決了大工件不好找準測量位置的問題。
二二、光柵尺非線性補償：可以非線性的補償光柵尺誤差，提高了測量精度。
二叁、自動捕捉測量點功能：可以自動捕捉線的中點及端點、圓和弧的圓心等，增加了測量速度和精度。
二四、中文文字標示功能：可以輸入文字標示出問題位置及說明，拍照儲存。
二五、公英制自動轉換：可根據需要隨時轉換公制和英制單位。
二六、度和度分秒自動轉換：可根據需要隨時轉換角度單位為度和度分秒表示。
二七、局部放大窗口：可局部放大工件的影像，方便取點，增加取點精度。
二八、多國語言支持：可以支持中文簡體、繁體、英文叁種語言。可隨時切換，解決了不同語言的操作者的語言困擾。
二九、F1時時幫助功能：可以在任何需要幫助的時候按F1鍵調出操作幫助，解決一時的操作困難
